Snappy:能实现73%自我复制的RepRap 3D打印机

RepRap爱好者RevarBat研制了一台名为Snappy的打印机,能打印73%的自身零部件,是目前自我复制能力最强的3D打印机。RepRap 3D打印社区的项目初衷“是制作可自我复制的机器,让每个人都能自由拥有”。自项目成立以来,一直广受欢迎。

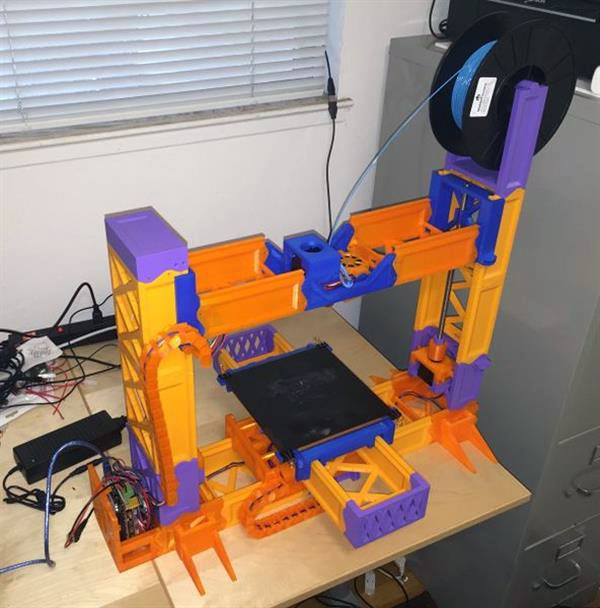

Snappy:能实现73%自我复制的RepRap 3D打印机 Snappy:能实现73%自我复制的RepRap 3D打印机

RepRap 3D打印机及其社区用户、研发者的关注点并不局限于自我复制能力,然而,自我复制能力却是许多增材生产技术爱好者的兴趣所在。

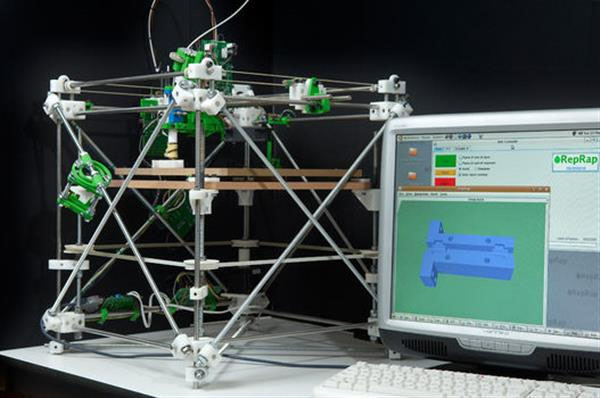

第一代RepRap机器“达尔文”,主要靠螺纹杆。后来的“孟德尔”提高了可3D打印零件的比例。而RevarBat设计的Snappy秉承RepRap的初衷:能3D打印自身大部分零件的打印机,通过卡扣拼装成型,减少非打印零件(如,螺丝、轴承)的使用。

Snappy:能实现73%自我复制的RepRap 3D打印机

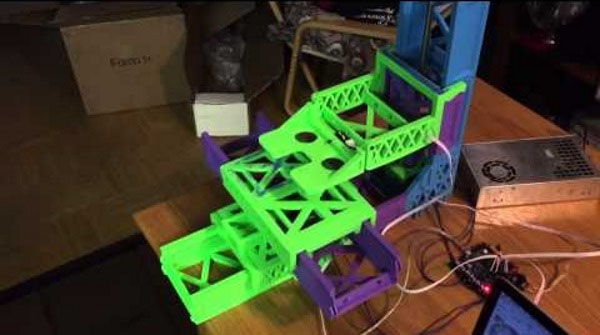

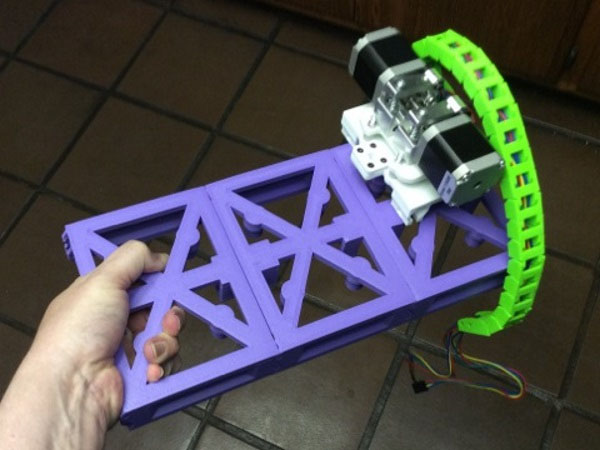

这台3D打印机的零件可通过连接件互相卡扣。机器框架通过互相锁扣的小型元件制作而成。

Snappy:能实现73%自我复制的RepRap 3D打印机 Snappy:能实现73%自我复制的RepRap 3D打印机 Snappy:能实现73%自我复制的RepRap 3D打印机 Snappy:能实现73%自我复制的RepRap 3D打印机

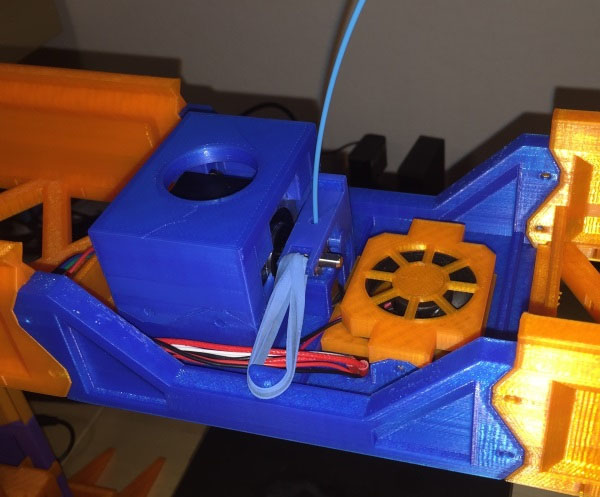

“这台机器不需要螺杆、皮带、滑轮、螺母,和挤出机热端。也就是说,成本只需300美元以下,包括打印所用的塑料材料。”RevarBat采用齿条和齿轮系统,卡扣连接件,而这些均是3D打印而成。齿条和齿轮系统无需诸如皮带和轴承等非3D打印的“维他命”。

Snappy RepRap 1.0参数:

  • 3D打印零件:约61件,不包括链条。
  • 非3D打印的零部件:马达、电子元件、玻璃打印床、一个686轴承。
  • 打印空间:约为7.5″ x 7.5″ x 7.5″ or 19cm x 19cm x 19cm
  • 材料成本:85美元
  • 成本:约300美元(所有零件,包括塑料材料)
  • 精度:三轴均约0.05mm
  • 打印速度:100mm/s(定位),60mm/s(打印)

8

非打印零件清单:

  • 电源(12V, 120W)
  • 控制器元件(RAMPS便宜好用!)
  • 机械限位微开关,3个
  • 步进电机5个(NEMA17, 40mm长, 1.5A/phase)
  • 电线
  • 轴承(686)1个
  • 冷却风扇(40mm),2个
  • 标准J头MkV挤出机热端1个
  • 挤出机驱动齿轮1个
  • 硼硅玻璃打印平台(约200mm x 200mm)1个
  • 小型装订夹4个
