画笔电子学所有的制作均使用胶水粘合的方式固定元件，无需焊接处理相当安全。套件采用的大部分是常见的插脚元件，在粘合之前我们需要对元件进行预处理，例如是引脚的裁剪和弯曲，下面我们将详细了解每一种元件的处理方法。

1、电池

画笔电子学采用的电池主要有两种，一种是配合电池座使用的CR2032纽扣电池，另外一种就是带两焊脚的CR1220纽扣电池，这两种电池输出电压均为3V，使用相当安全。由于两种电池外观结构有差异，因此电池的预处理也有所不同。

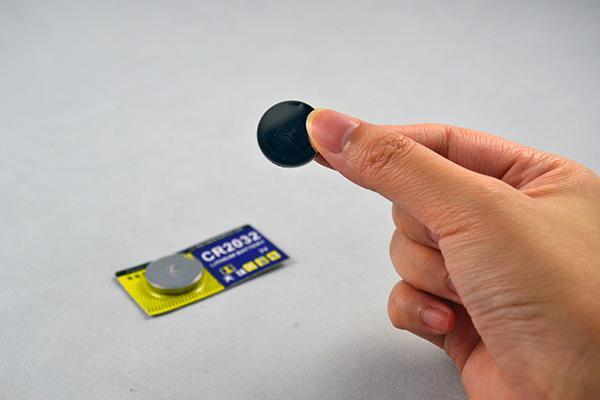

CR2032纽扣电池

CR2032相对于CR1220体积要稍大一些，需要配合专用的电池座使用，由于电池座我们选用的是贴片样式，因此只需要按照电池座上的正负极指示把CR2032纽扣电池装入到电池座上即可。电池座有缺角的一方为正极，我们先找到电池正极，让电池正极一方为朝上与电池座正极的弹片接触，然后轻轻推压让电池装嵌到电池座上。

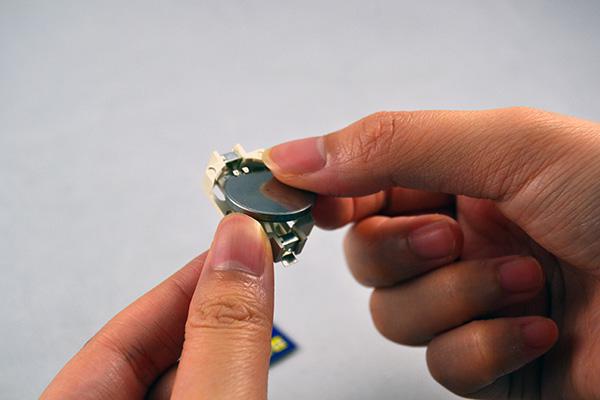

把CR2032纽扣电池安装到电池座上

处理好的电池按玩家指南上的电路图粘贴上即可。

找到电路板上电池粘贴的标示

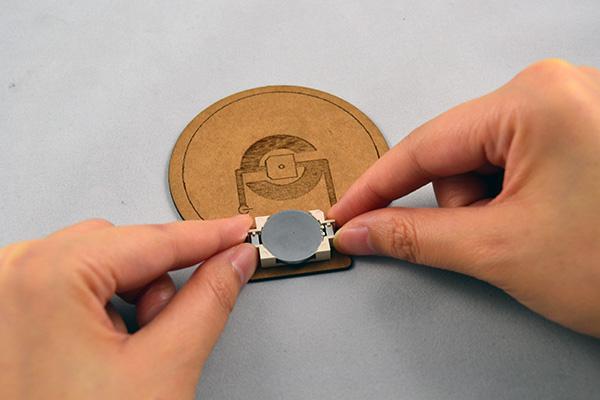

在电路板上点涂胶水后轻轻把电池座贴上

对于CR1220纽扣电池的预处理相对更简单一些，由于避免电池短路或电量外泄，包装时纽扣电池使用胶纸包裹，撕下胶纸，把引脚恢复，两引脚尽量贴近平面，处理好的电池按玩家指南上的电路图粘贴上即可。

CR1220纽扣电池

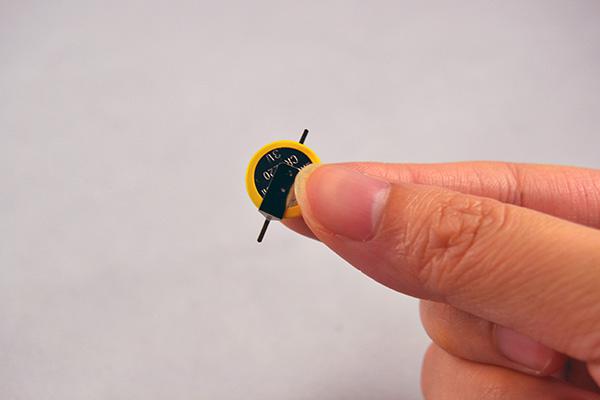

恢复电池的两个引脚

找到电路板上电池粘贴的标示

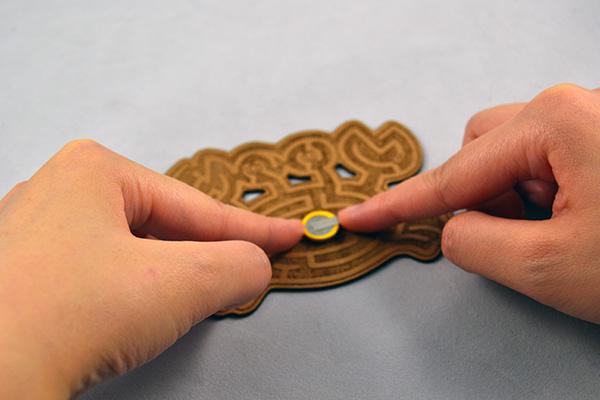

在电路板上点涂胶水后轻轻把电池贴上

2、按钮开关

画笔电子学套件采用的开关主要有两个类型，其中包括轻触按钮和自锁开关。轻触按钮处理非常简单，我们需要先把按钮两端引脚进行弯曲，然后使用剪钳剪去过长的引脚。

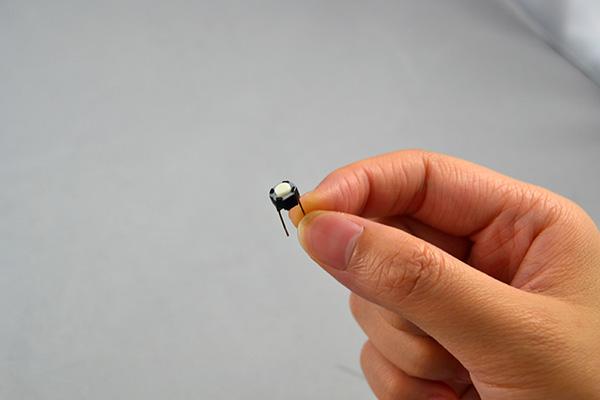

轻触开关引脚不分正负

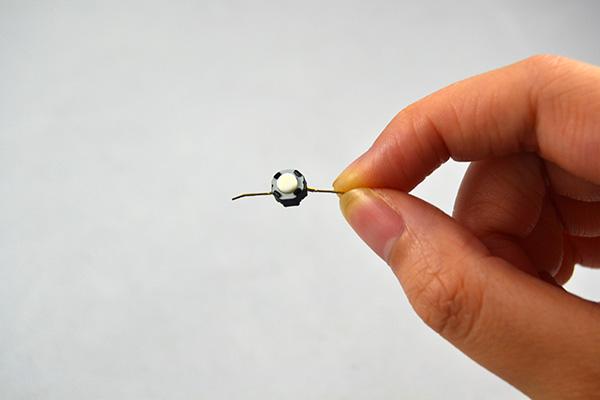

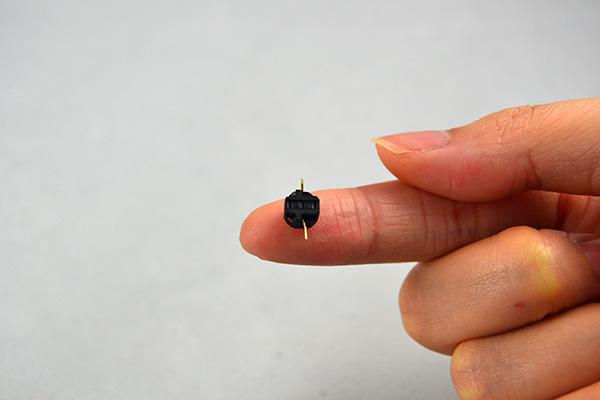

把轻触开关两引脚向两边掰开

剪除过长的引脚

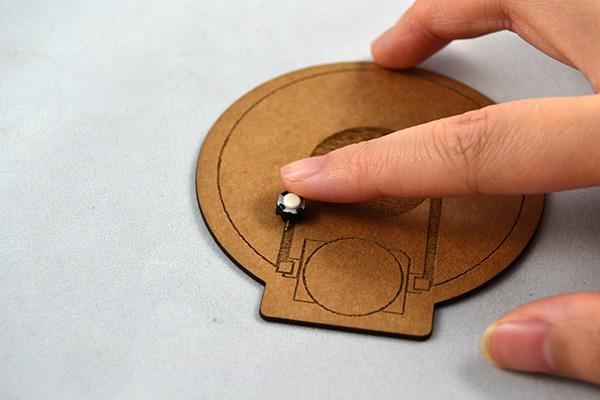

点涂浇水后轻轻把按钮粘贴上

对于自锁开关，其共有6个引脚，但实际上我们仅需要其中两个引脚进行电路通断控制，因此我们需要先去掉多余的引脚。

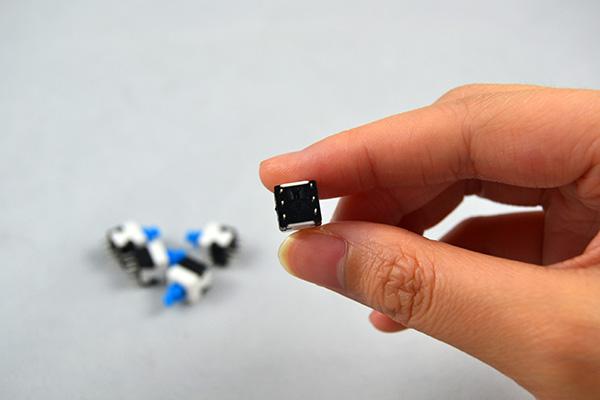

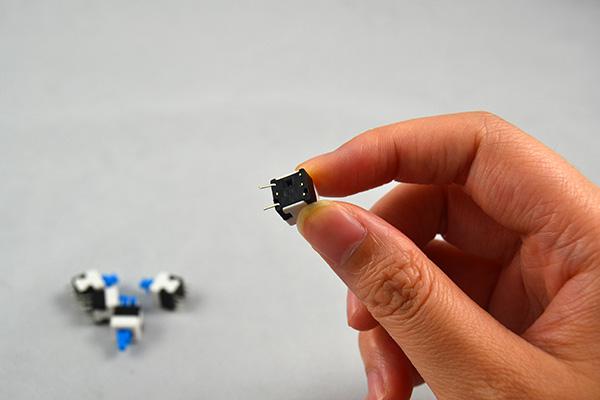

自锁开关共有6个引脚

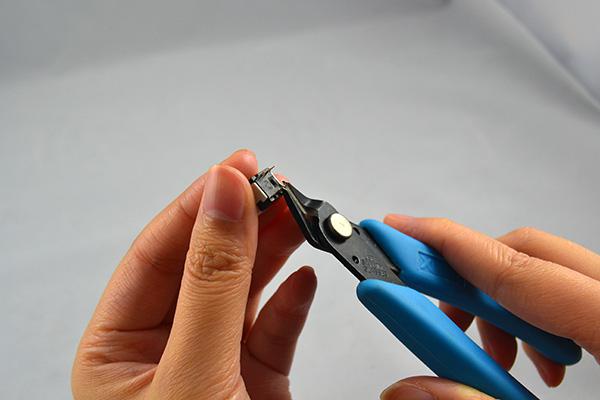

剪除多余的引脚

自锁开关有两排共6个引脚，我们先将任意一排的3个引脚剪除，然后再剪除另外一排中间的引脚，最后留下两个引脚。

剪除掉4个引脚后的效果

把剩下的两个引脚隐形弯曲处理

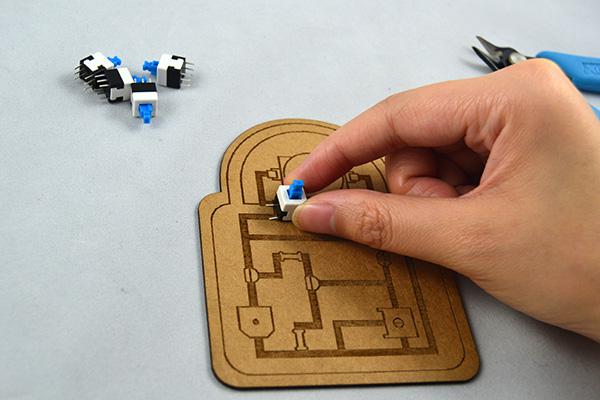

在电路板上找到自锁开关的标示后把原件粘贴上

3、发光LED

第一步我们先要学会分辨发光二极管的正负极，发光二极管拥有两个引脚，最简单的方式是看引脚的长度，引脚较长的一方为正极。

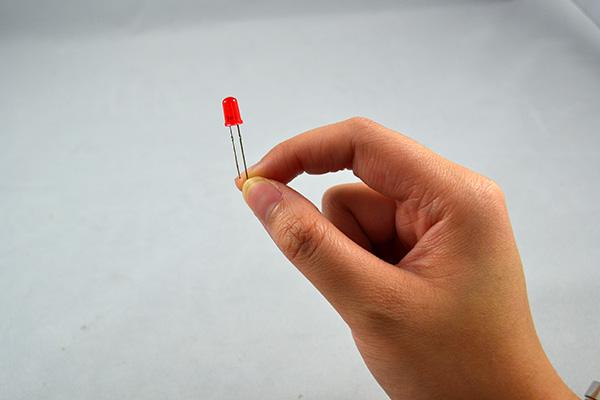

发光二极管较长的引脚为正极

接着我们需要对发光二极管的引脚进行弯曲，让引脚尽量贴近平面向外侧两边弯曲，尽量压平，最后我们剪去过长的引脚即可。

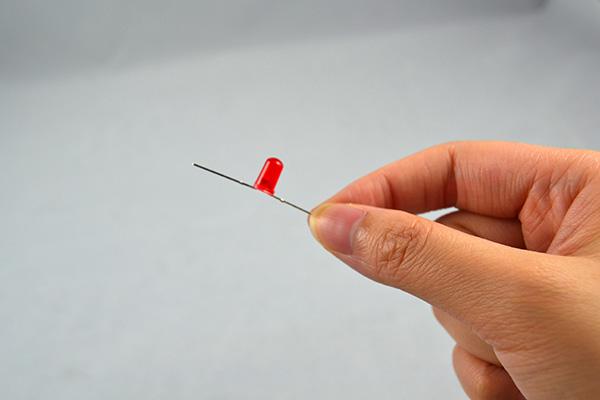

把发光二极管的两个引脚向两边掰开

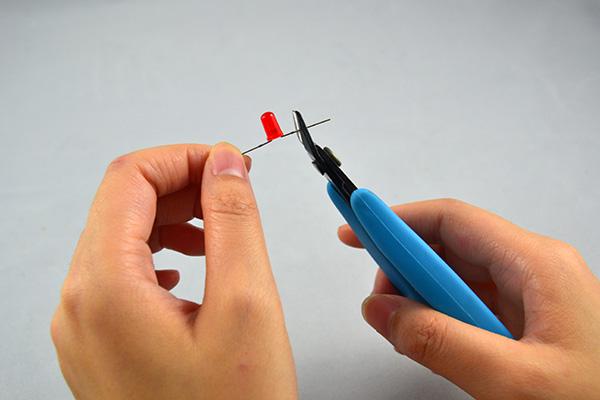

使用剪钳剪除过长的引脚

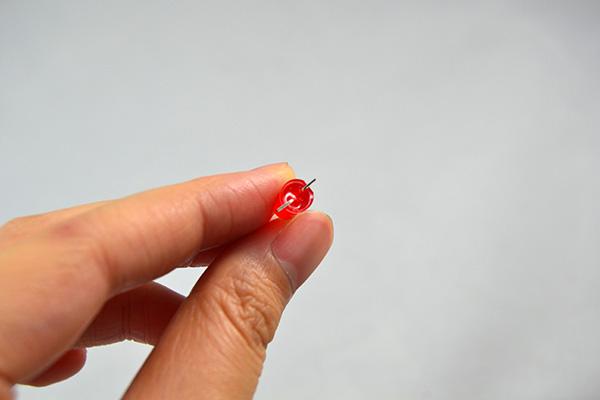

剪除引脚后的发光二极管

发光二极管的粘贴需要一定的技巧，我们先在电路板相应的位置点涂啫喱胶水，胶水需要成稳固的锥体，太多会覆盖电路影响导电性，太少又不足以让元件贴稳。我们先让胶水自然风干一段时间，待其胶着状态呈现时使用镊子把零件放到胶水锥体上。

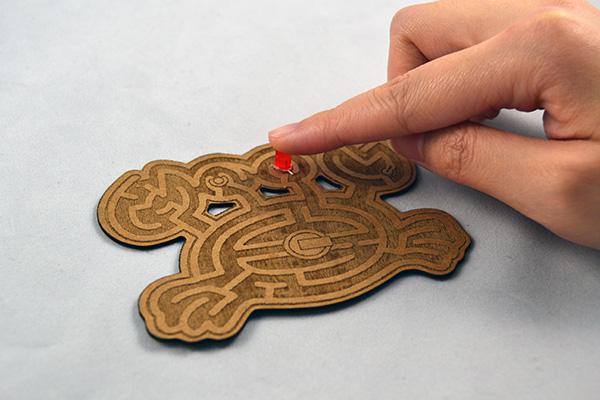

把发光二极管粘贴到电路板上

使用镊子或其他工具让元件垂直与电路板平面一段时间，大约2~3分钟后元件能基本站稳，这是能够处理后续操作。

4、电容

电容器的处理与发光二极管相仿，第一步我们需要分辨出电容器的正负极，同样电容器拥有两引脚，较长的一方为正极。

较长的引脚为正极

接着我们需要对元件的引脚进行弯曲，让引脚尽量贴近平面向外侧两边弯曲，尽量压平，最后我们剪去过长的引脚即可。

把电容的两个引脚向两边掰开

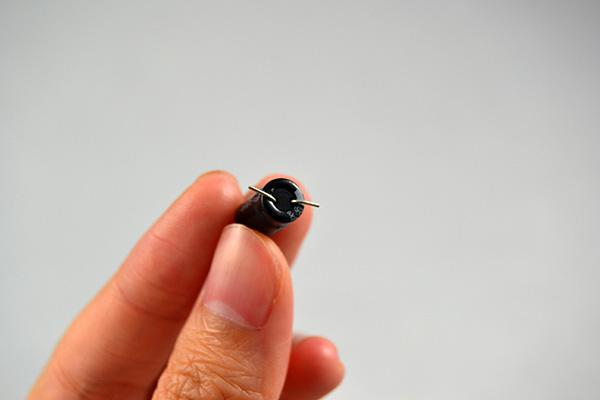

剪除引脚后的电容

点涂胶水后把电容轻轻地粘贴在电路板上

5、三极管

三极管的处理也是非常简单，与发光二极管和电容器不同，三极管有三个引脚，我们先找到中间的引脚，使用镊子让其往三极管半圆突出的方向弯曲，接着两边的引脚往两边水平方向弯曲，引脚尽量压平。

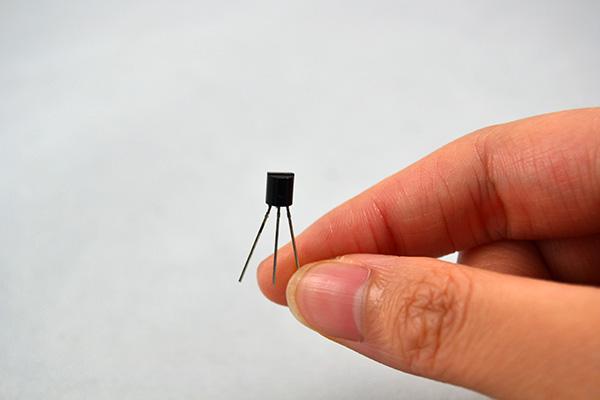

三极管的3个引脚

两侧引脚向两边掰开中间引脚向半圆突出方向掰开

引脚弯曲操作完成后还需要剪去引脚过长的部分，修剪后按照电路图指示往纸板上贴上元件即可，由于三极管拥有三个引脚粘贴时更加容易站立不需要额外的工具辅助。

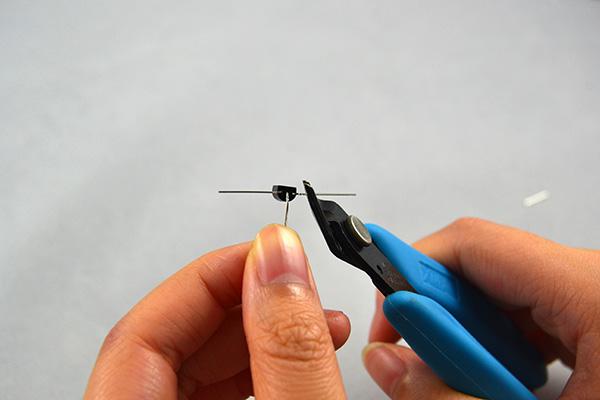

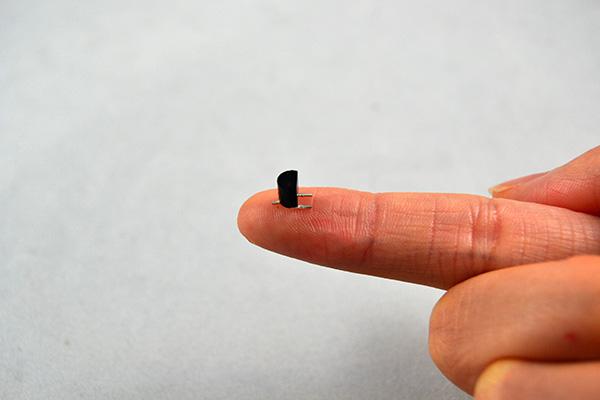

剪除过长的引脚

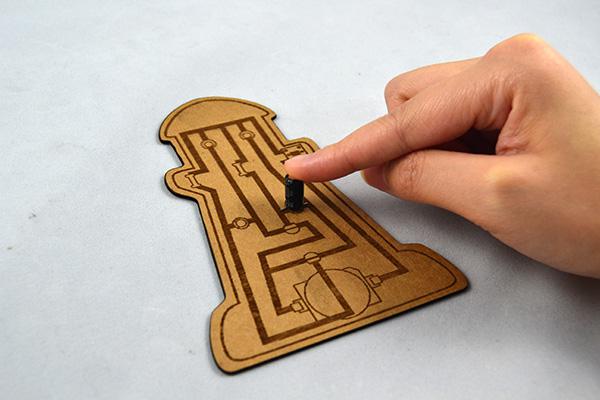

把三极管固定在电路板上

6、麦克风

麦克风的处理与发光二极管和电容器的处理相仿，第一步也是需要先分清元件的正负极。我们需要把元件翻转，在元件底部找到连着铝壳一端的引脚，连着铝壳的引脚为负极，另外一个引脚则为正极。

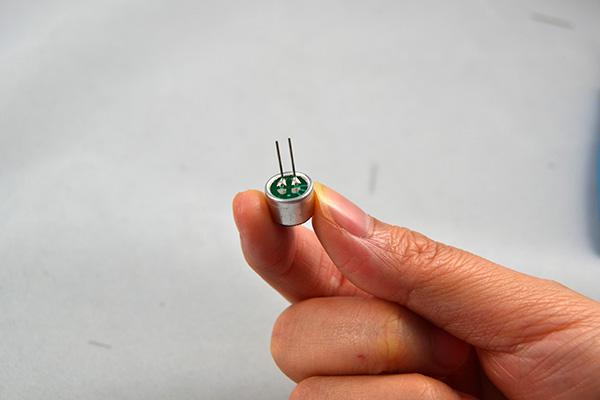

麦克风背面与铝壳相连的引脚为负极（图中为右方）

接下来我们还是要进行引脚的弯曲，弯曲后的引脚尽量贴平这样粘贴时元件才能更好地竖立。引脚弯曲完成后同样需要剪去过长的部分，最后按照电路图指示往纸板上贴上元件即可。

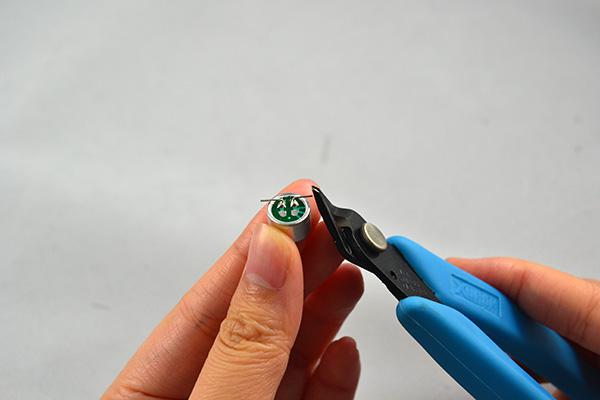

对麦克风引脚进行弯曲处理然后剪除过长的引脚

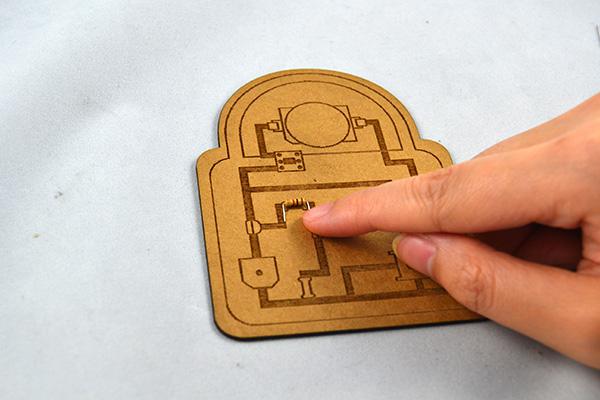

按照电路板上的标示把麦克风粘贴上

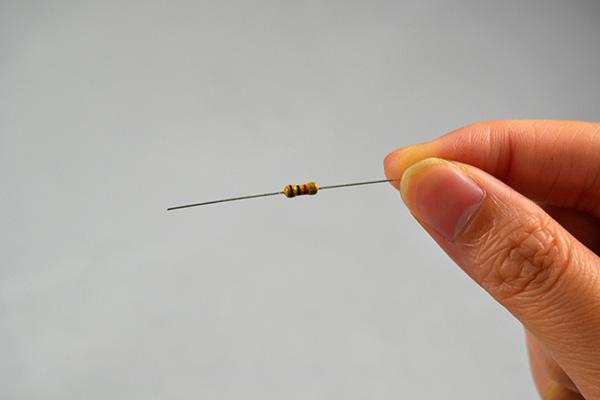

7、电阻

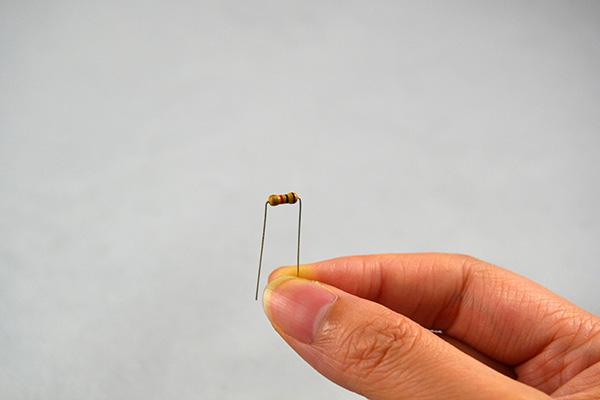

电阻两个引脚进行弯曲处理

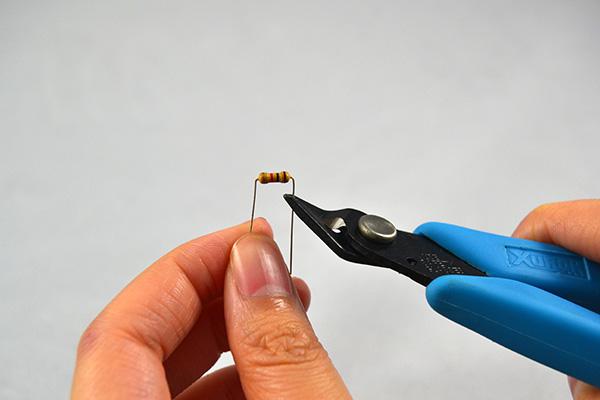

剪除引脚过长的部分

按照标示把电阻以横卧的方式粘贴到电路板上

8、电位器

画笔电子学套件中的电位器主要使用精密性卧式的型号，用户可以使用一字螺丝刀对电位器的旋钮进行调节以调整电位器阻值，其包含三个引脚整体呈扁平形状非常适合用于粘贴。由于引脚长度适中，我们并不需要进行裁剪工作，具体粘合的方位按照图纸指示操作即可。

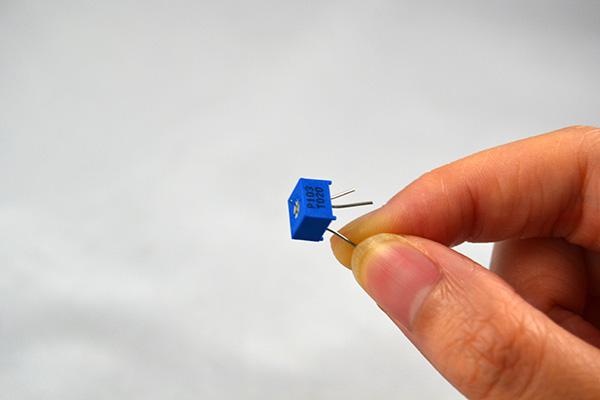

电位器共有3个引脚

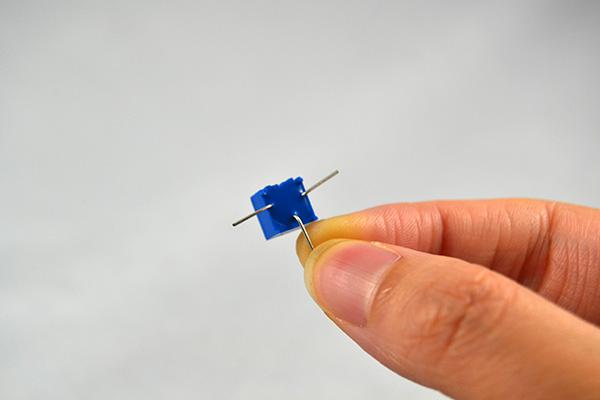

对电位器的3个引脚进行弯曲处理

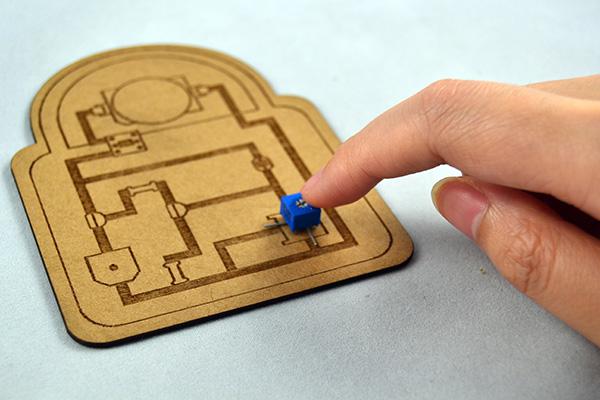

按照标示在电路板上贴上电位器

9、继电器

画笔电子学套件主要选用3V电磁式继电器，其外实物观为蓝色长方体，拥有5个引脚，粘贴前我们需要先对这5个引脚进行弯曲处理，由于引脚长度适中，我们并不需要进行裁剪工作，具体粘合的方位按照图纸指示操作即可。

共有5个引脚的电磁式继电器

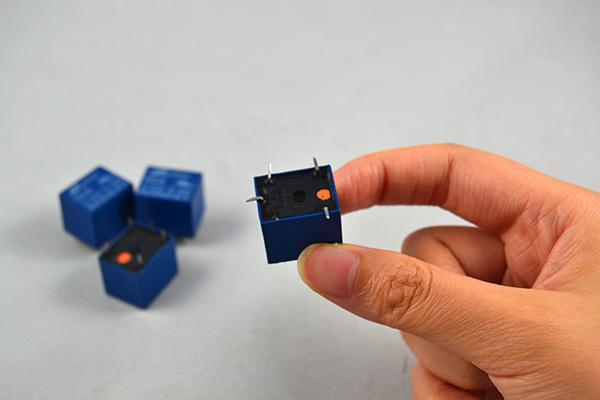

对继电器的5个引脚进行弯曲处理

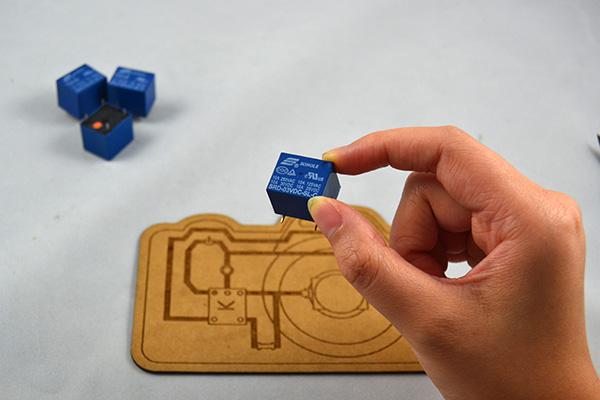

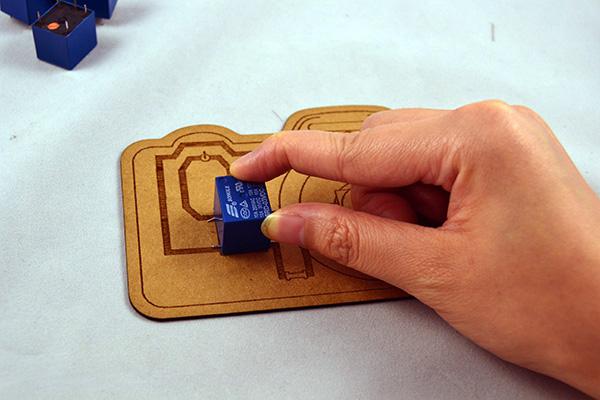

按标示把继电器粘贴在电路板上

10、线圈

线圈的处理主要用于电磁铁的制作，首先我们要找到铁芯，接着把漆包线一圈一圈往铁芯上缠绕，一匝紧挨着一匝并保持平行。漆包线缠绕完成后需要使用小刀把两边与电路接触的部分的绝缘漆轻轻挂掉。

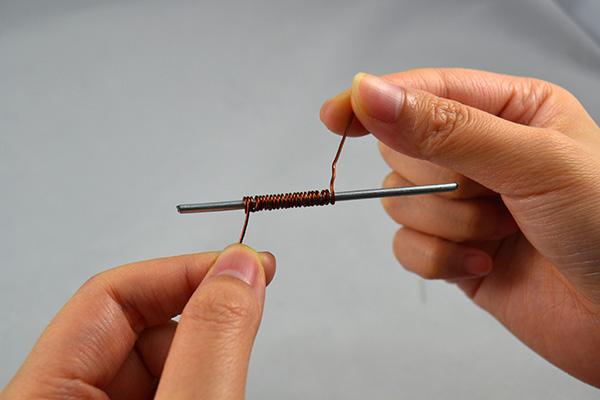

把漆包线缠绕在铁芯上

用小刀挂掉铜线两端的绝缘漆
