心情不错?DIY一个 IoT Emoji 标牌吧!

这个项目是制造一个可以通过手机连接、显示 8×8 像素 Emoji 的标牌。基于便宜又好用的物联网开发板 ESP8266,马上来试试吧!

心情不错?DIY一个 IoT Emoji 标牌吧!

材料清单

  • ESP8266 开发板 × 1
  • NeoPixels LED × 64
  • USB 金属软管线 × 1

准备工作

心情不错?DIY一个 IoT Emoji 标牌吧!

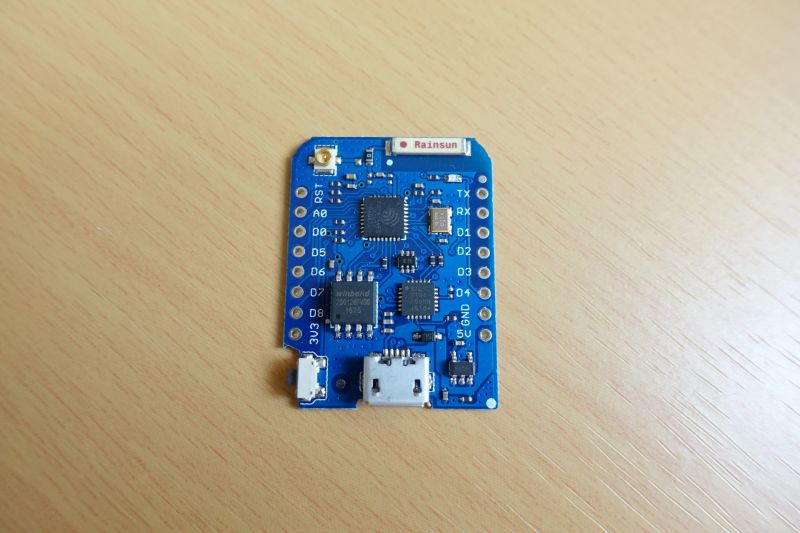

ESP8266 开发板

任何 ESP8266 开发板都可以。本项目使用的是 WeMos D1 Mini Pro。

心情不错?DIY一个 IoT Emoji 标牌吧!
NeoPixels

项目中用到了 Arduino Adafruit_NeoPixel 库,任何兼容的 LED 都可以,例如 WS2812、WS2812B、SK6812、SK6812mini 等。

这次使用的是 64 个 SK6812mini LED,制作一个微型 8×8 点阵。

心情不错?DIY一个 IoT Emoji 标牌吧!

标牌支架

这里用到一个小的 USB 金属软管作为标牌的支架。

3D 打印和组装

在项目文件库中下载打印文件。https://make.quwj.com/project/340

心情不错?DIY一个 IoT Emoji 标牌吧!

心情不错?DIY一个 IoT Emoji 标牌吧!

  1. 打印出外壳。
  2. 曲折方向放置 SK6812mini LED。
  3. 焊接电路。
  4. 用热熔胶密封电路。
  5. 电源引脚接 ESP8266 开发板的 VCC。SK6812 Din 引脚连接 ESP8266 的 4/D2 脚。
  6. 扣上外壳、拧紧。
  7. 插入 USB 线开机。

心情不错?DIY一个 IoT Emoji 标牌吧!

软件准备

Arduino IDE

在官网下载 Arduino IDE 并安装好。https://www.arduino.cc/en/main/software

心情不错?DIY一个 IoT Emoji 标牌吧!

ESP8266 支持

如果你还没有安装 Arduino 的 ESP8266 支持,请按照「Arduino on ESP8266」一节的方法来操作。
https://github.com/esp8266/Arduino

Arduino 库

使用 Arduino Library 管理工具安装下面三个依赖库:

  • WiFiManager
  • ArduinoWebSockets
  • Adafruit_NeoPixel

编程

心情不错?DIY一个 IoT Emoji 标牌吧!

准备 8×8 Emoji

我通过 Google 收集了一些 8×8 像素的 emoji 图片素材。
然后使用 base64decode.org 将它们转换成 base64 编码的字符串,内嵌到 HTML 页面中。

项目文件库中提供了源码和这些 emoji 图片素材。
https://make.quwj.com/project/340

心情不错?DIY一个 IoT Emoji 标牌吧!

制作 Web UI

我使用了一个非常简单的 HTML 页面,用来选择 emoji 并通过 Web Socket 协议以二进制格式将像素传输到 ESP8266。

然后,我用 html-minifier 这个工具把上面的 HTML 页面压缩成一行,嵌入到 Arduino 代码中。

GitHub:https://github.com/moononournation/IoT-Emoji-Sign

  1. 将 ESP8266 连接到电脑
  2. 打开 Arduino IDE
  3. 在工具菜单中选择好正确的开发板
  4. 上传代码到 Arduino

心情不错?DIY一个 IoT Emoji 标牌吧!

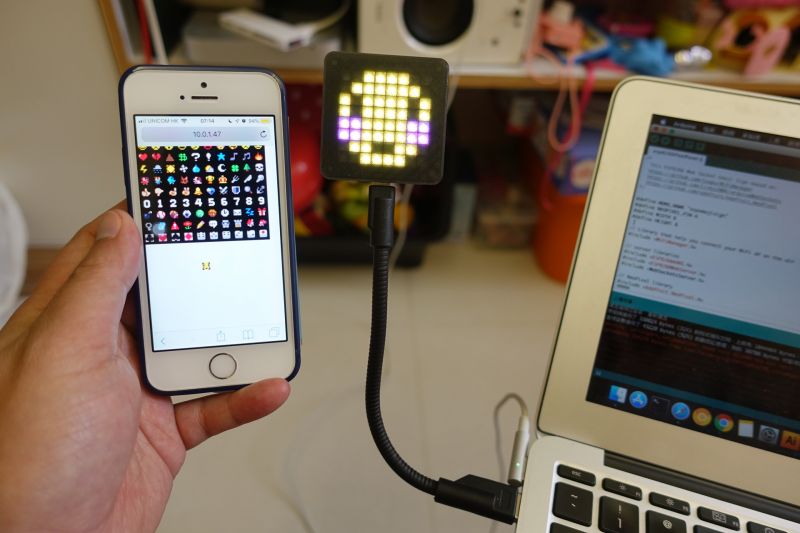

开玩

下面做一个体验步骤的小结。

1、插入 IoT Emoji 标牌

2、配置 WiFi (仅首次打开时)

2.1、在手机上搜索并找到 esp-emoji 这个热点

2.2、WiFiManager Captive Portal 页面展示

2.3、点击 “Configure WiFi” 按钮

2.4、选择你的 AP

2.5、输入 AP 密码

2.6、点击 “Save” 按钮

2.7、ESP8266 自动重启

3、ESP8266 自动连接到你的 AP

4、在你的手机上用浏览器打开网址 “esp-emoji.local”

5、选择一个 Emoji、Play!

心情不错?DIY一个 IoT Emoji 标牌吧!

这一组 Emoji 只是一个简单的示例,有兴趣的话你还可以自己绘制 8×8 的 Emoji 符号来显示!
