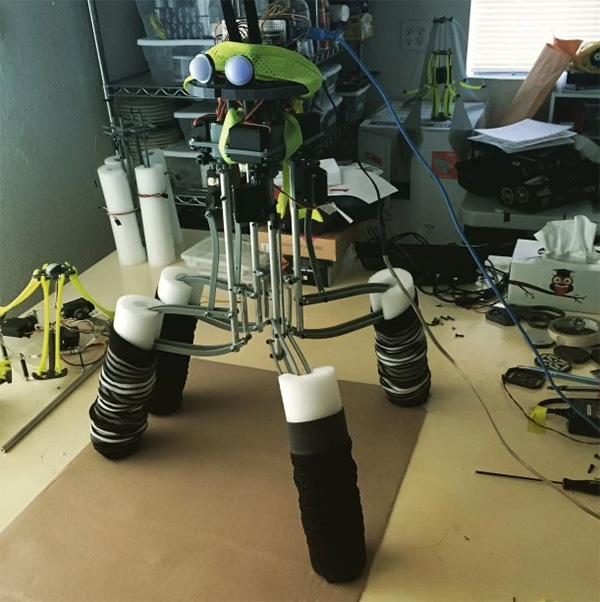

遇见大牛,爱抱大腿不是一件坏事,然而如果是一个爱抱大腿的机器人呢?NoodleFeet的主要功能就是寻找周围人的大腿,然后冲上去抱大腿。除了走路,Noodle还有神秘的可伸缩脚趾,如果它用自己脚底部的“舌头”来品尝东西的时候,还会流口水。

真“好色”!这机器人爱抱大腿,还会流口水 真“好色”!这机器人爱抱大腿,还会流口水

首要的是:走路!

真“好色”!这机器人爱抱大腿,还会流口水

第一步,就是要让Noodle实现它应有的功能。

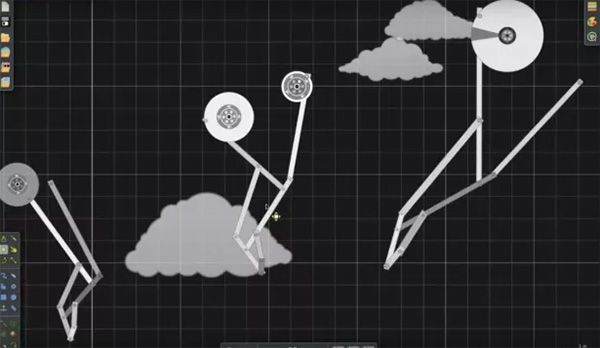

为了帮助理解和开发自己的机械概念,我使用了一款免费程序 Algodoo。这是一款物理仿真模拟器,使用简单的绘图工具创建和编辑场景,可以在各种元素的作用下相互影响,实现精度很高的物理仿真实验。(最棒的是,你完全不需要掌握任何数学知识,就能轻松学会使用!)

提升和扭曲

真“好色”!这机器人爱抱大腿,还会流口水

为了走路,Noodle的四条腿必须能让“膝关节”支持弯曲,而且在“臀部”也要支持旋转。为了能够准确做出这些动作,我使用了一个标准尺寸的伺服电机,然后用了八个这样的电机,也就是每条腿用两个。

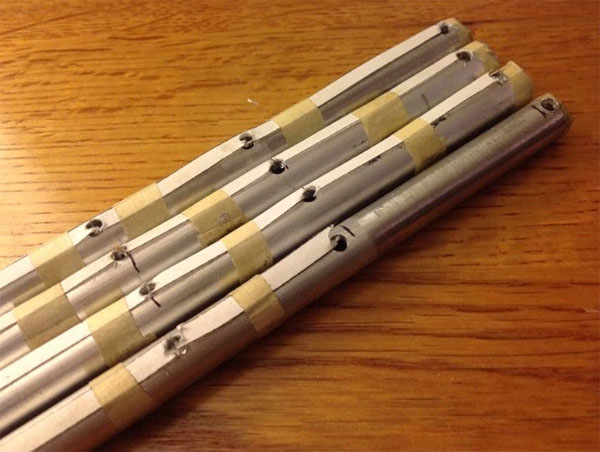

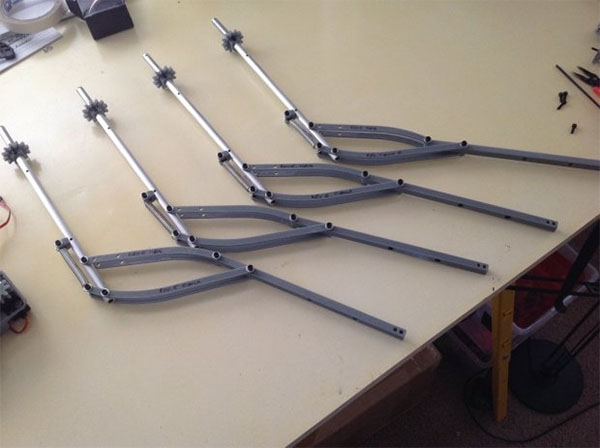

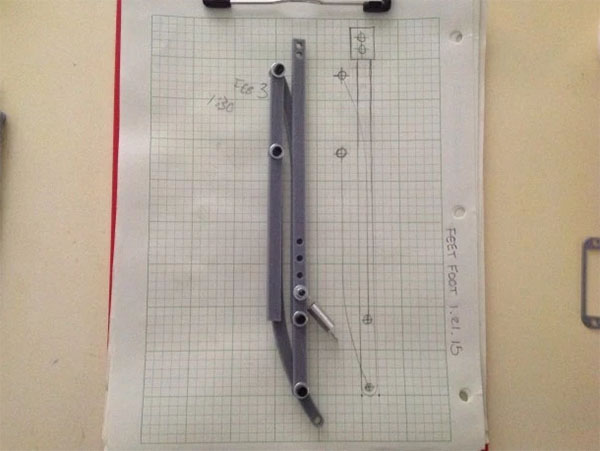

我使用了Sketchup设计工具,并3D打印了腿部的最终设计。不仅如此,我还给Noodle机器人贴上了和人体解剖学类似的运动部件。在制作Noodle“大腿骨”的时候,我很快发现需要使用更稳定的材料,于是将原来计划使用的印刷塑料换成了铝制塑管。

真“好色”!这机器人爱抱大腿,还会流口水

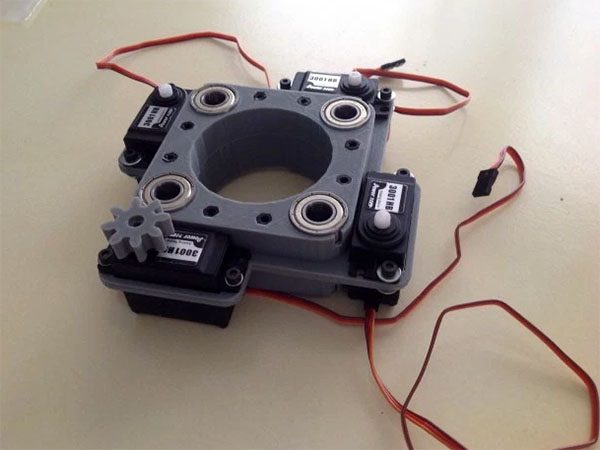

为了保障它的“臀部”稳定,我打印了一个结实的底盘,里面有滑板轴承来放置它的铝制“大腿骨”。

真“好色”!这机器人爱抱大腿,还会流口水

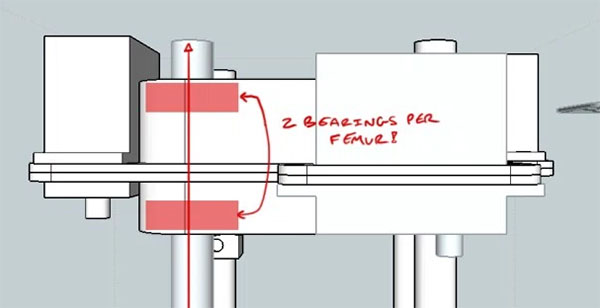

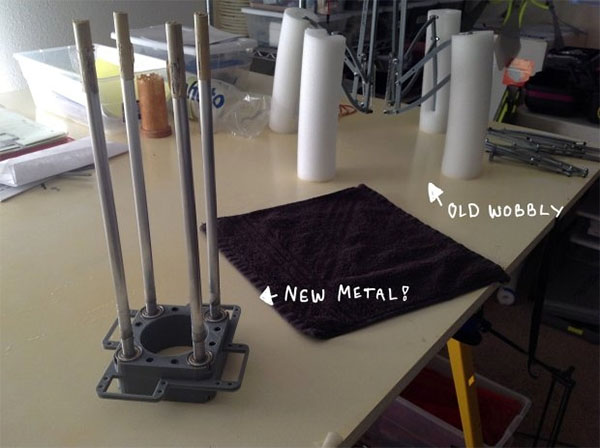

每个大腿骨有两个轴承,间距是一点五英寸,这样可以确保所有四个大腿骨保持彼此之间保持平行。金属大腿骨可以稳定地固定在滑板轴承里,如果使用塑料原型的话,你会发现会非常不稳定,走路摇摇晃晃的。

真“好色”!这机器人爱抱大腿,还会流口水

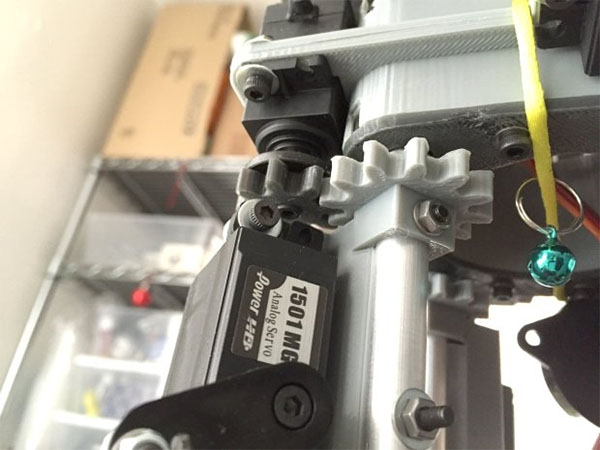

为了能在胯关节件里面实现“大腿骨”的机械旋转,我使用了一个刨齿轮机,制作了一套齿轮:一个用于伺服电机,其他的用在“大腿骨”的顶部。

真“好色”!这机器人爱抱大腿,还会流口水

附着在“大腿骨”顶部的伺服电机,主要负责升降运动,这样的话,它就可以和大腿一起旋转了。我使用了一个3D打印的“滑轮”肌腱将伺服电机连接到“膝盖”上,这样他就能提起大腿的其他部位做上下运动了。

真“好色”!这机器人爱抱大腿,还会流口水

为了缓解机器人机身重量给电机产生的压力,我在膝盖后面多增加了一个紧绷的弹簧。

真“好色”!这机器人爱抱大腿,还会流口水

Noodle 大脑(它是拉面风格的!)

首先,我用一个Arduino控制了全部八个电机,同时为了管理所有连接,我还装配了一个保护盾。

真“好色”!这机器人爱抱大腿,还会流口水

这个大脑可以支持未来所需要的一切功能。我使用的是Eagle-CAD,设计出了“大脑”内部布线,巧妙地让很多导线绕过了最中央的“脑干”。

真“好色”!这机器人爱抱大腿,还会流口水

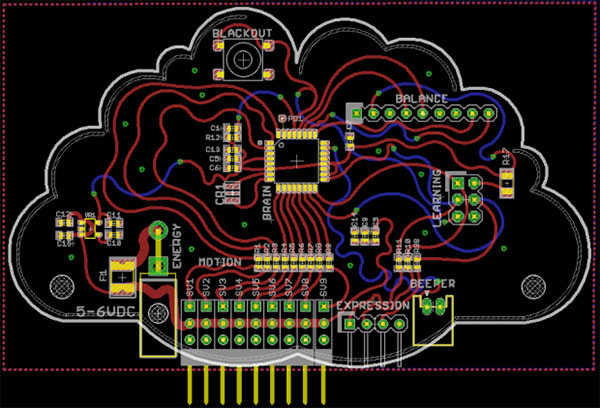

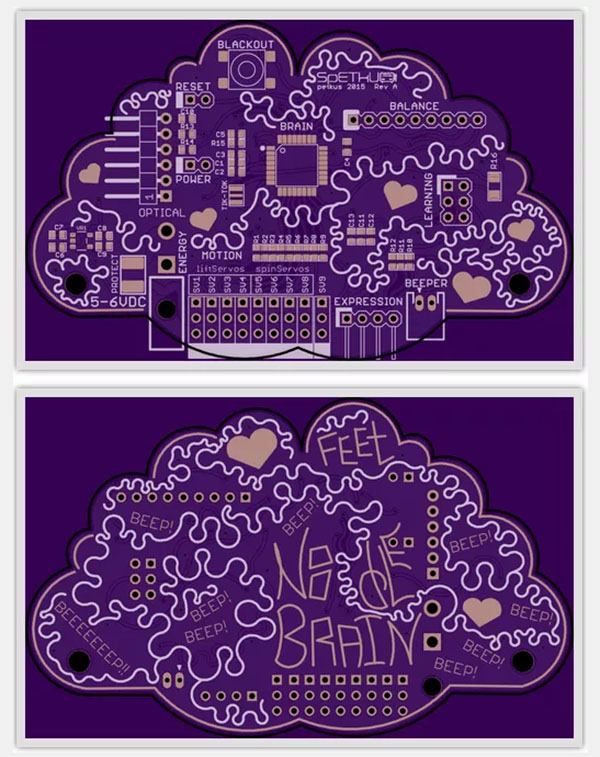

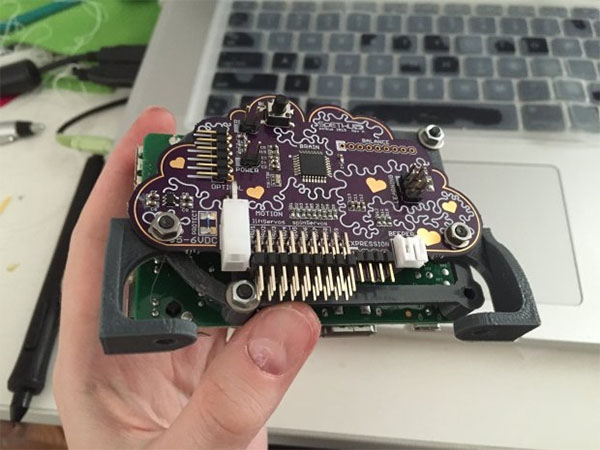

在设计大脑的时候,只适合利用“曲线追踪”工具,这样才能有充分的回旋余地。最终的结果,就是下面这几张紫色的集成电路图,看着里面绕来绕去的导线,是不是会让你觉得有点像面条呢?

真“好色”!这机器人爱抱大腿,还会流口水

安装在大脑后的是一个树莓派,之后它将负责运行基于开元的跨平台计算机视觉库OpenCV。

真“好色”!这机器人爱抱大腿,还会流口水

视觉和识别

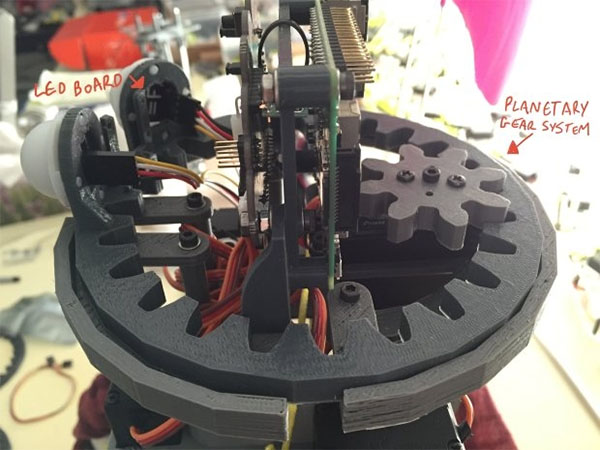

在Noodle机器人的“屁股”上面,就是它的“脑袋”。有一个额外的伺服电机安装在头部,目的是为了能够旋转一个大的行星齿轮,此外,它的眼柄也连接在那里。

真“好色”!这机器人爱抱大腿,还会流口水

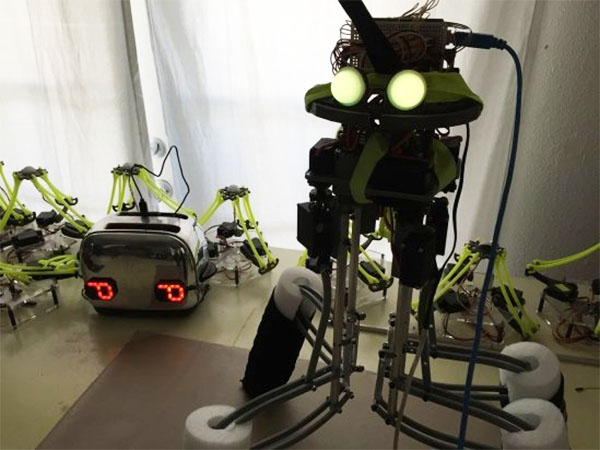

不过,Noodle有两组眼睛;一组功能是用来真正去看周围的东西,还有一组,其实就是两个LED,很简单,就是装饰用的,没有任何功能。

真“好色”!这机器人爱抱大腿,还会流口水

Noodle的行为

蜂鸣

Noodle的声音是单一且大声的“哔哔声”,和家用电器发出的声音有些相似。在它全新的大脑电路板里,我加入了一个加速器和一个压电式蜂鸣器,这样在任何时候,只要Noodle歪靠一个方向上,它就会发出哭声,直到有人帮它扶正,它才会停止“不哭”(感觉就像是一个真正的小孩子在蹒跚学步的状态)。

双脚

真“好色”!这机器人爱抱大腿,还会流口水

NoodleFeet有很长的双脚,就像是长长的面条。实际上,就像是它的名字“Noodle(面条)”……不过,它的双脚还不能做很多事情。

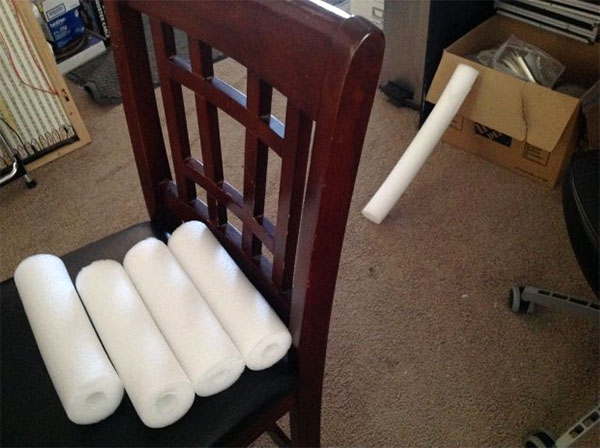

我在寻找Noodle机器人的双脚材料时,发现越大的双脚越好,于是我升级到了可能是最大的4英寸直径尺寸。

可伸缩脚趾

真“好色”!这机器人爱抱大腿,还会流口水

为了给Noodle做出更多花样,我开始尝试试验使用可伸缩脚趾。想象一下,如果有这么一个机器人,在地毯上发现了自己不喜欢的东西,就赶紧把脚趾缩进去,是不是会觉得很酷?

我第一次开始设计这个脚趾的时候,采用的是弹簧承载,通过坚硬的肌腱作为滑轮,可以准确地在接地屏蔽的内部和外部搞定八个小钩子。

如果你对我如何构建机械脚趾感兴趣,可以点击此处查看。

测试机械脚

真“好色”!这机器人爱抱大腿,还会流口水

可能和我小时候对海星和其他海洋生物着迷有关,它们就是用自己的“脚”去感知周围世界的。因此,我也一直希望能开发一款机器人,能把周围的东西弄湿。

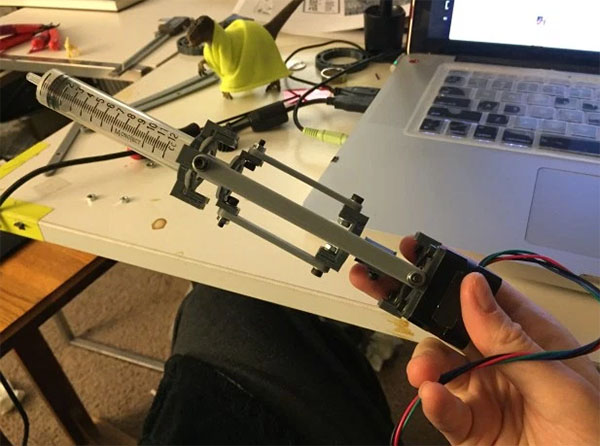

我现在正在给Noodle的四只脚开发微型可伸缩“舌头”,同时我还安装了注射器,并在里面注入硅油。此外,在每个脚的正中心,这个舌头还可以自由伸缩。此外,“口水”的量也是可控的,不过当它遇到某些刺激的时候,就会从注射器里向外排出液体。

真“好色”!这机器人爱抱大腿,还会流口水

在概念验证的时候,我的凳子上这个以特殊姿态行走的机器人,真的是一个非常可怕的物体。

因为我已经非常熟悉开源跨平台计算机视觉库OpenCV, 因此个人比较倾向于在面部识别的时候拍一张照片。这样的话,当Noodle看到了自己“认识”的人,就会作为一些特殊行为反应;比如它的眼睛会改变颜色,发出坚定且自信的哔哔声,甚至还会给你个惊喜,把你的好朋友“弄湿”。

走路真的很难

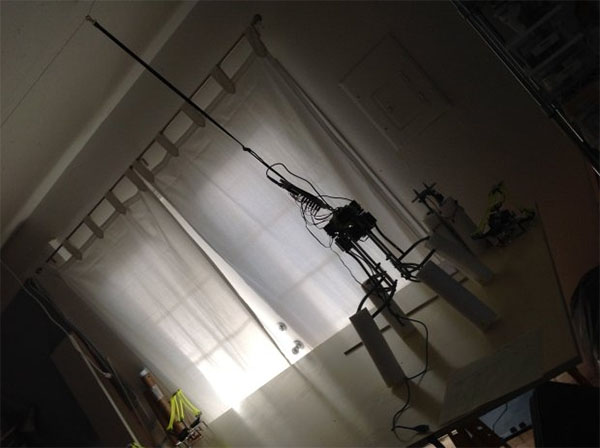

到此,你可能会在想,我所说的这个机器人究竟有没有实现成功走路。事实上,答案是,也不是。

虽然我相信自己已经开发出了一个成功的步态模式,并且依靠当前所有依靠3D打印的零件能在房间里轻松走很多步。但是,在大约四到五步的时候,它所有的关节都会发生倾斜,弯曲,甚至扭曲,导致它重心不稳,走路也会摇摇晃晃,最后倒在地上,毕竟,Noodle是一款很重的机器人。

真“好色”!这机器人爱抱大腿,还会流口水

不过,我们非常喜欢这个项目,而且也一直在努力改进。今年一月,NoodleFeet就要一岁啦!我的下一个目标,就是要慢慢替换Noodle身上的所有采用打印塑料材质的零部件,并使用个性化的切割金属部件,这样的话,它就有可能更自由地行走,而不会发生意外事故了。
